Как сделать установку септика Диамант
Подробно о монтаже станции Диамант

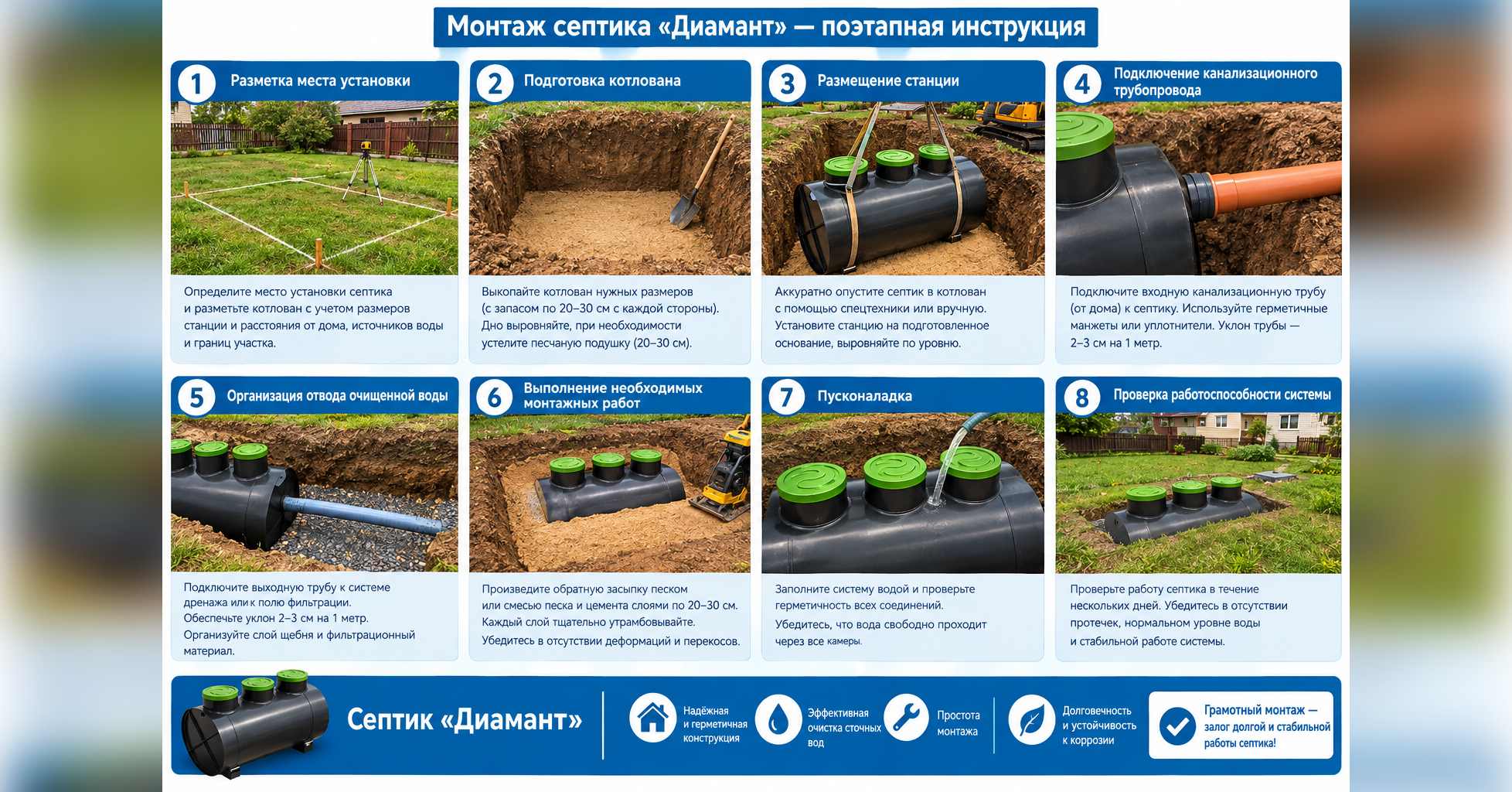

Монтаж станции «Диамант» следует начинать с выбора и подготовки места монтажа с учетом геологических и гидрогеологических
особенностей объекта (тип грунта, наличие грунтовых вод, их уро-
вень).
Корпус станции по возможности следует располагать с учетом
дальнейшего беспрепятственного подъезда ассенизаторской машины, а так же оптимального сброса очищенной воды (наличие дренаж-
ных канав, оврагов и т.п.) на расстоянии от 2 до 15 метров от канализируемого объекта.
В случае невозможности расположения станции на расстоянии ближе 15 метров, предусмотреть ревизионные (смотро-
вые) колодцы.
Очищенные станцией «Диамант» стоки, в зависимости от усло-
вий монтажа, подлежат отводу в дренажную систему (колодец или
дренажная траншея), в сточную или ливневую канаву, кювет, а так же
могут быть использованы в технических целях.
Подводящий самотечный трубопровод сточных вод диаметром
110 мм расположить подземно на глубине до 400 мм.
Дно траншеи должно быть ровным, уплотненным, без прогибов. Предусмотреть
уклон трубы в сторону блока очистки не менее 0,02 (2 см на метр).
Трубопровод можно дополнительно утеплить трубным утеплителем толщиной 9-13 мм
Обсыпать песком и окончательно засыпать грунтом.
Трубопровод подведения воздуха к системе аэрации и эрлифтов
диаметром 20 мм укладывается подземно в одной траншее с подво-
дящей трубой и выводится в подвальное или бойлерное помещение,
подсоединяется к компрессору.
При невозможности установки его в
подвальном или бойлерном помещении трубопровод подвести к коробу для компрессора. Компрессор устанавливается на стабильной
горизонтальной поверхности. В противном случае могут возникнуть
неприятные шумы и вибрации.
Во избежание замерзания конденсата в воздухопроводе, его следует прокладывать с уклоном в сторону
станции очистки без каких-либо прогибов и провисаний.
Станцию «Диамант» разместить подземно в котлован.
Размеры котлована должны превышать размеры корпуса на 200 мм с каждой
стороны.
Установить блок очистки на основание из уплотненного грунта или утрамбованного песка толщиной 100 мм, с соблюдением горизонтального положения корпуса установки.
Допускается установка
корпуса на дно котлована с незначительным уклоном в сторону движения жидкости ( 1 см на метр).
Подсоединить подводящий и отводящий (самотечный или напорный) трубопроводы.
Начать постепенное заполнение блока очистки водопроводной
водой (равномерно в каждый отсек !!!) и одновременно производить
обсыпку корпуса снаружи песчано-цементной смесью в пропорции (или песком), выравнивая тем самым внутреннее и наружное давление, оказываемое на корпус.
Утепление септика диамант
После равномерной заливки и засыпки станции до верха корпуса, можно утеплить ее керамзитом либо
другим теплоизоляционным материалом.
Поверх керамзита уложить
любой гидроизоляционный материал (например пергамин).
Утепление септика диамант
Окончательно засыпать очистное сооружение грунтом.
При низком уровне грунтовых вод и песчаном типе грунта использовать для отведения очищенных стоков дренажную систему с использованием дренажного колодца или поля фильтрации, отводить
стоки самотёком. Система дренажа или точка водослива должна быть
размещена на расстоянии не менее 20 метров от точек водозабора.
При возможном поднятии уровня грунтовых вод до уровня водослива
очистного сооружения, и (или) при супесчаных типах грунта, приме-
нить систему принудительного дренажирования.
При принудительном водоотведении насос устанавливается в
последний отсек блока очистки.
Поплавок у насоса регулируется таким образом, чтобы объем откачиваемой жидкости из последнего
(насосного) отсека не превышал 25 % от его общего объема. Напор-
ный трубопровод подсоединить к патрубку напорного водоотведения,
при необходимости установить на трубопровод обратный клапан, патрубок самотечного водоотведения при таком использовании заглушить.
Электропровод от насоса укладывать в изолированной трубке
или гофре подземно до источника электроснабжения, подсоединить
через автоматический выключатель (16-25А).
Дренаж устраивается в виде дренажного колодца, либо в виде
поля фильтрации. Поле подземной фильтрации состоит из ороситель-
ных (дренажных) труб, укладываемых на глубину от 500 до 1200 мм
от поверхности земли с уклоном 0,005 (0,5 см на метр).
Под трубами
необходима подсыпка (толщиной около 200 мм и шириной 250 мм)
из щебня фракции 20/40 (гравий или речная галька). Труба засыпается щебнем полностью.
Длина оросительных (дренажных) труб принимается не менее 3 метров на одного проживающего человека.
При самотечном дренаже на его конце устанавливается вентиляционный
стояк диаметром 50 мм, высотой 2000 мм. При принудительном дренаже, в оросительную (дренажную) трубу заводится напорный трубопровод диаметром 32 мм.
Для отведения газов и запахов, образующихся во время эксплу-
атации внутри корпуса станции, необходимо организовать устройство
фанового стояка.
Подключение фонового стояка
Фановый стояк для септика диамант
Сам фановый стояк выполняется в виде трубы диаметром 50 или 110 мм и подсоединяется непосредственно к подводящиму трубопроводу. Наиболее эффективное расположение фанового стояка - максимально близко к точкам слива.
Включить систему аэрации, подключив компрессор к сети.
Открыть краны аэрационной системы.
Отрегулировать поступление
воздуха до поступления в биофильтр большого количества воздуха
(активное бурление), а в аэротенк - малого количества воздуха (от-
дельные пузырьки не должны сливаться друг с другом).
Включить систему рециркуляции ила.
Открыть краны эрлифтов. Отрегулировать поступление воздуха так, чтобы вода из иловых трубопроводов переливалась в отсеки биофильтра и аэротенка с равной минимальной интенсивностью.
Заказать септик Диамант с монтажом, а также познакомиться с ценами и дополнительной информацией у нас на сайте:
ВАРИАНТЫ ОТВЕДЕНИЯ ОЧИЩЕННОЙ ВОДЫ
Различный тип грунта на месте монтажа, а также другие гидрогеоло-
гические условия (уровень грунтовых вод, наличие дренажных канав,
кюветов), глубина залегания канализационных труб, предусматрива-
ют различные варианты построения схем отвода очищенных сточных
вод.
Вариант 1.
Отвод очищенной воды в дренажный колодец самотеком:
Вариант 2. Монтаж станции «Диамант» в грунты с низким коэффициентом фильтрации (суглинок, глина). Сброс на грунт, дренажную канаву.
Вариант 3.
Монтаж станции «Диамант» при невозможности отвода
очищенной сточной воды самотеком.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТА ИСРОК СЛУЖБЫ
5.1. Изготовитель гарантирует указанные в паспорте параметры очи-
щенной воды при соблюдении правил эксплуатации станции.
5.2. Гарантийный срок эксплуатации станции – 2 года со дня её при-
обретения.
Гарантийный срок работы поставляемого электрооборудования
– компрессора – 1 год со дня приобретения.
Срок службы станции до капитального ремонта – 40 лет.
Изготовитель оставляет за собой право вносить изменения в
конструкцию изделия, при этом качество и эксплуатационные
